Olvídate por un momento de todo lo que sabes sobre aerodinámica.
Si te digo «avión», tú imaginas un tubo con dos alas, ¿verdad? Es lo lógico. Las alas generan sustentación, el motor empuje, y la cola estabilidad. Sin alas, un avión no es un avión. Es un ladrillo. Una piedra. Un piano de cola cayendo desde un quinto piso.
Bueno, pues hubo una época en la que la NASA miró ese «ladrillo» y dijo: «Sujétame el café, que voy a hacer que aterrice en una pista».
Bienvenidos al fascinante (y a veces terrorífico) mundo de los Cuerpos Sustentadores (Lifting Bodies).
Hoy vamos a hablar de cómo la ingeniería aeronáutica desafió al sentido común para resolver un problema que derretía —literalmente— a las naves espaciales.
El problema: Las alas se derriten
Estamos en los años 60. La Carrera Espacial está al rojo vivo.
Tenemos un problema gordo con la reentrada atmosférica. Cuando una nave vuelve del espacio a 25.000 km/h, la fricción con el aire genera un calor infernal.
- Si usas alas finas y largas (como un avión normal): Se rompen. Y si no, se derriten. Adiós nave, adiós astronauta.
- Si usas una cápsula (como las Apollo): Sobrevives al calor, pero caes como una piedra balística. Caes donde la física quiera, no donde tú quieras (normalmente en medio del océano).
Los ingenieros necesitaban un híbrido. Algo que aguantara el calor como una cápsula, pero que pudiera planear y aterrizar en una pista como un avión.
La solución teórica: Quitar las alas y hacer que el propio fuselaje genere la sustentación.
Suena genial en el papel. En la práctica, es como intentar pilotar una plancha de ropa.
El M2-F1: La «Bañera Voladora» de contrachapado
Aquí es donde la historia se pone buena.
La NASA no empezó con superordenadores y túneles de viento de millones de dólares. Empezó en un garaje.

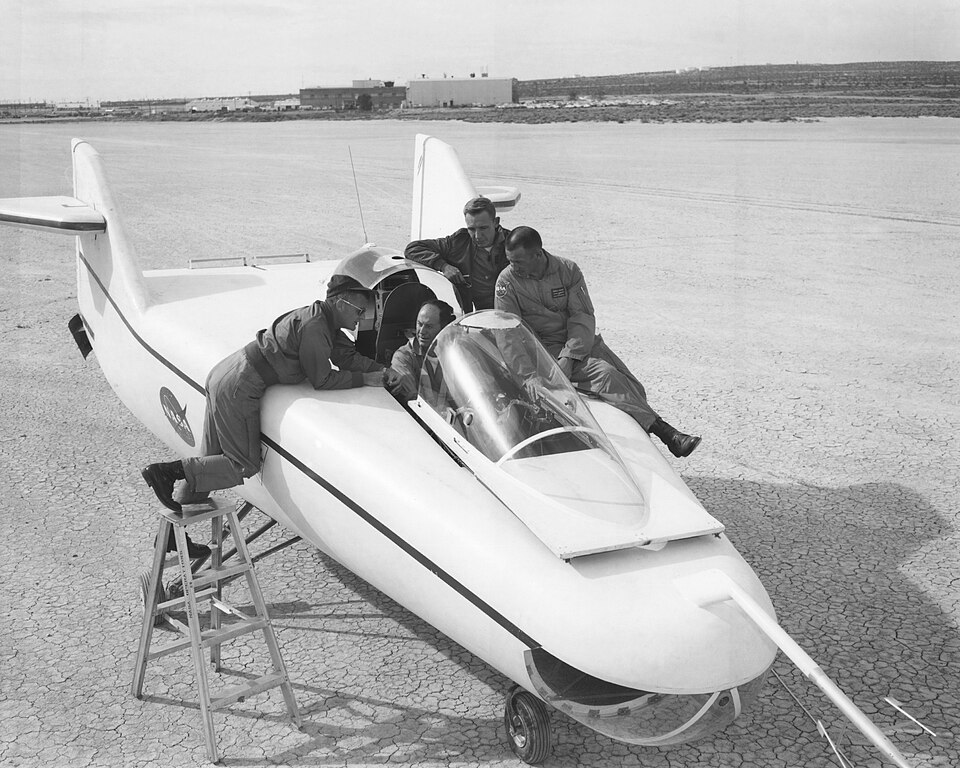

El primer prototipo, el M2-F1, fue un proyecto «skunkworks» (de bajo presupuesto y medio secreto). ¿Sabes de qué estaba hecho?
- Estructura: Tubos de acero.
- Cuerpo: Contrachapado de caoba (sí, madera).
- Constructor: Un fabricante local de planeadores.
- Presupuesto: Unos 30.000 dólares de la época.
Lo llamaron la «Bañera Voladora» (Flying Bathtub). Y con razón. Parecía un supositorio gigante partido por la mitad.
El Pontiac descapotable de la NASA
Esto no me lo estoy inventando, es historia real:

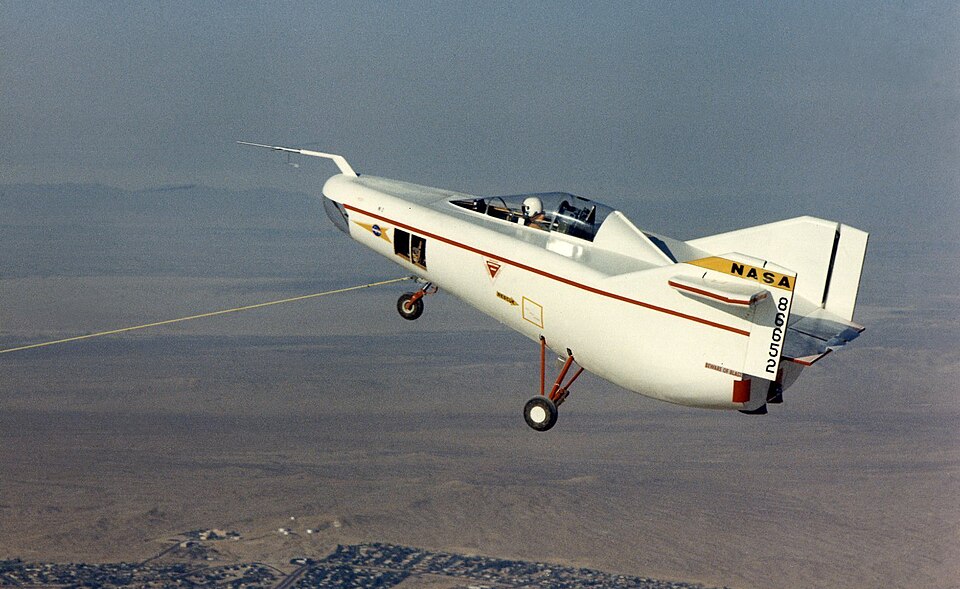

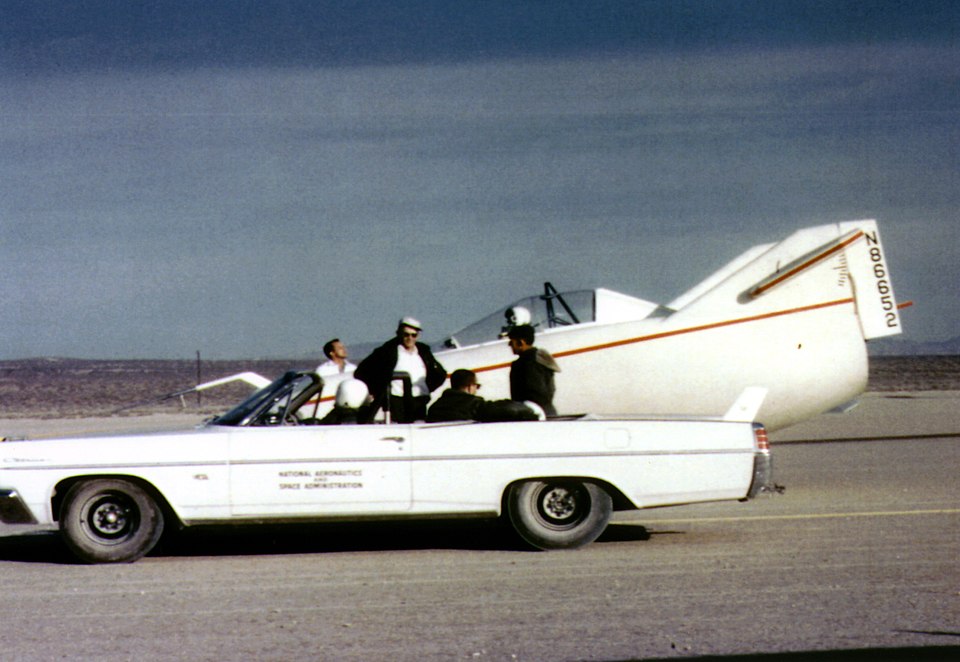

Para probar si esa «bañera» volaba, necesitaban remolcarla a 160 km/h. Pero no querían gastar combustible de avión todavía. Así que la NASA compró un Pontiac Catalina descapotable.
Lo llevaron al taller, lo trucaron como si fuera para una carrera ilegal, le pusieron neumáticos especiales y lo usaron para arrastrar el avión por el lago seco de Edwards.
Imagínate la escena: Un ingeniero de la NASA pisando a fondo un descapotable blanco, remolcando una bañera de madera con un piloto dentro, rezando para que aquello se levantara del suelo.
Y lo hizo. Voló.
El M2-F2 y el «Hombre de los Seis Millones de Dólares»
Tras el éxito de la madera, pasaron al metal. Llegaron los «Heavyweights»: el M2-F2 y el HL-10.
Eran bestias de aluminio lanzadas desde un bombardero B-52 a 45.000 pies de altura. Sin motor. Solo caían y planeaban a velocidades de vértigo.
Pero volar un ladrillo tiene sus riesgos.
El 10 de mayo de 1967, el piloto de pruebas Bruce Peterson tuvo un mal día. Estaba aterrizando el M2-F2. El aparato entró en una oscilación incontrolable (llamada «Dutch roll»). De tales sacudidas perdió el conocimiento y… se estrelló.
Eran los 60, TikTok aún no había llegado. Pero hay vídeo. Agárrate los machos:
Fue un golpe muy duro contra el suelo. El avión rodó sobre sí mismo 6 veces a 400 km/h.
Peterson sobrevivió de milagro (aunque perdió la visión de un ojo). Pero ese accidente se hizo famoso por otra cosa. ¿Te suena esta frase?
«Podemos reconstruirlo. Tenemos la tecnología. Tenemos la capacidad de crear al primer hombre biónico del mundo…»
Exacto. El video del accidente real del M2-F2 es el que se usó en la introducción de la serie «El Hombre de los Seis Millones de Dólares» (The Six Million Dollar Man). Cada vez que veías a Steve Austin estrellarse en la tele, estabas viendo a Bruce Peterson rompiéndose casi todos los huesos en un cuerpo sustentador de la NASA.
¿Cómo diablos vuela esto? (La parte técnica sin dolor)
Sé que te lo estás preguntando: Carlos, ¿cómo se mantiene en el aire si no tiene alas?
Aquí entra la magia de la aerodinámica de alta velocidad.
- Forma de medio cono: Imagina un cono cortado por la mitad a lo largo. La parte plana va abajo.
- Ángulo de ataque brutal: Estos aviones no vuelan rectos. Vuelan con el morro muy levantado.
- Compresión: Al chocar contra el aire con la panza, el fuselaje comprime el aire debajo de él. Esa presión extra empuja el avión hacia arriba.
Básicamente, surfean sobre su propia onda de choque.
El problema es su relación de planeo (L/D).
- Un planeador moderno tiene un ratio de 60:1 (avanza 60 metros por cada 1 que baja).
- Un Boeing 747 (sin motores) tiene un 15:1.
- Estos cuerpos sustentadores tenían un 3:1.
Eso no es planear. Eso es caer con estilo. Los pilotos decían que al aterrizar veían el suelo acercarse tan rápido que parecía que iban a estrellarse, hasta que tiraban de la palanca en el último segundo.
La evolución: De la «Bañera» al Transbordador
La NASA siguió iterando.
Después del desastre del M2-F2, vino el HL-10 (el mejor de todos, según los pilotos) y luego el X-24A.

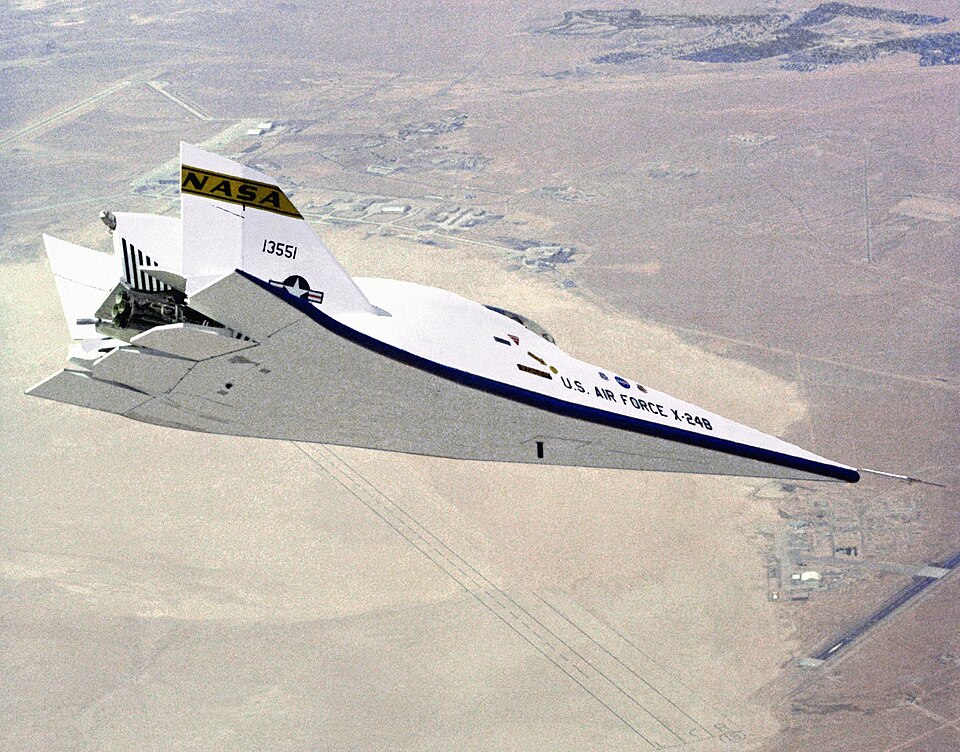

Pero el cambio radical llegó con el X-24B.
Si el M2 parecía una bañera, el X-24B parecía una plancha de ropa futurista. Tenía una forma de doble delta y fondo plano. Demostró algo crucial: se podía aterrizar con precisión milimétrica en una pista de hormigón, no solo en el desierto inmenso.
¿Por qué es importante esto?
Porque sin los datos del X-24B, el Transbordador Espacial (Space Shuttle) nunca habría existido tal y como lo conocemos.
El Shuttle es, en esencia, un cuerpo sustentador gigante con unas alas pequeñas añadidas solo para el control final y el tren de aterrizaje. Si miras el Shuttle, verás que es un ladrillo con esteroides. Su capacidad para volver del espacio y aterrizar en Florida se la debe a esos pilotos locos de los años 60 que se jugaron el tipo en bañeras de madera.
El legado hoy: El Dream Chaser
Podrías pensar que esto es historia antigua, pero la aeronáutica es cíclica.
Hoy en día, la empresa Sierra Space está a punto de lanzar el Dream Chaser. Si lo buscas en Google, verás que es un «mini-shuttle».
¿Sabes en qué se basa? En el HL-20, un diseño de cuerpo sustentador de la NASA de los años 90 (que a su vez se «inspiró» mucho en unos espías que fotografiaron un prototipo soviético, el BOR-4, pero esa es otra historia para otro día).
El concepto sigue vivo. Las alas siguen siendo un problema para el calor. Los cuerpos sustentadores siguen siendo la solución elegante.
Conclusión
A veces, la mejor solución en ingeniería no es la más bonita, ni la más intuitiva. Los aviones sin alas nos enseñaron que si tienes suficiente velocidad y el ángulo correcto, puedes hacer volar cualquier cosa. Incluso una bañera remolcada por un Pontiac.
La próxima vez que veas una nave espacial aterrizar suavemente en una pista, acuérdate de Bruce Peterson y de los ingenieros que se atrevieron a quitarle las alas al avión para poder tocar las estrellas.
