¿Alguna vez te has sentado en la ventanilla de un avión, has mirado ese ala flexible y has pensado: «¿Cómo es posible que esto nos aguante?»?
Si es así, bienvenido al club.
Llevo unos cuantos años diseñando y calculando estas máquinas y, te lo confieso, todavía me parece magia. Pero no lo es. Es física. Y de la buena.
Hoy vamos a destripar el secreto mejor guardado de la aeronáutica. Y te aviso: te han mentido toda la vida sobre cómo funciona un ala.
Vamos al lío.

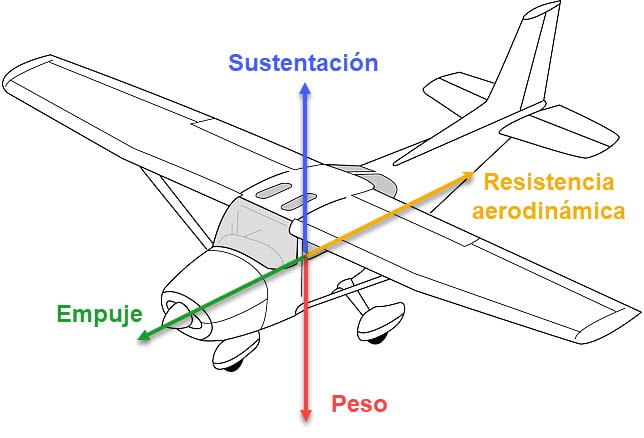

Las cuatro fuerzas sobre un avión
Antes de meternos en el «cómo» sube el avión, tienes que entender el campo de batalla. Un avión en vuelo no es un objeto libre; está atrapado en un «tira y afloja» constante entre cuatro fuerzas brutales.
Imagínalo como una cruz dominada por:
- La sustentación
- El peso
- El empuje
- La resistencia aerodinámica
El eje horizontal: La lucha por la velocidad
El Empuje (Thrust): La fuerza bruta. La generan los motores (ya sean hélices o reactores) y nos empuja hacia delante. Sin empuje, no hay velocidad. Y sin velocidad, como verás luego, somos un ladrillo.
La Resistencia (Drag): El aire no es vacío, es un fluido viscoso (como el agua, pero menos denso). Moverse a través de él cuesta. El aire se opone a nuestro avance, frenándonos.
Cuando el empuje es mayor que la resistencia aerodinámica, el avión acelera, y viceversa.
Eso sí, en cuanto más rápido volemos, más crece la resistencia. De forma exponencial.
Por lo tanto, llega un punto en que el avión no puede seguir acelerando porque los motores no pueden generar más empuje que resistencia aerodinámica.
El eje vertical: La lucha por la altura
El Peso (Weight): Es la gravedad haciendo su trabajo. La Tierra nos quiere pegados al suelo. Es la fuerza que tira hacia abajo, concentrada en el Centro de Gravedad (CG).
La Sustentación (Lift): El héroe de nuestra historia. Es la fuerza que generamos con las alas para vencer a la gravedad. Actúa hacia arriba, perpendicular al viento relativo.
Cuando ambas fuerzas, sustentación y peso, están equilibradas, nos encontramos en un vuelo estacionario.
Cuando la sustentación se hace lo suficientemente grande como para vencer el peso, el avión asciende. Si después la sustentación disminuye, el avión desciende.
Pero la gran pregunta es: ¿de dónde sale esa fuerza llamada sustentación?
La gran mentira de la universidad (olvida los «tiempos iguales»)

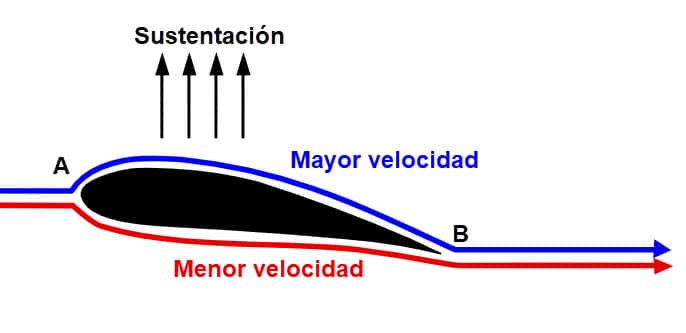

Probablemente, en la universidad o en algún documental flojo te contaron la teoría de los «Tiempos Iguales» o del «Camino Más Largo». La explicación definitiva de por qué los aviones vuelan.
La historia iba así:
«El aire que va por arriba del ala tiene que recorrer más camino que el de abajo. Como tienen que llegar al final del ala al mismo tiempo, el de arriba corre más. Eso baja la presión y ¡pum! el avión sube.»
Suena lógico, elegante y fácil de entender, ¿verdad?
Pues es mentira.
Sí, es cierto que a mayor velocidad de un fluido, menor presión.
Pero es que no hay ninguna ley en el universo (ni en la física) que obligue a dos partículas de aire que se separan en el borde de ataque a reencontrarse al final del ala como dos amantes en una película romántica. Al aire le da absolutamente igual llegar «a tiempo».
De hecho, en el túnel de viento hemos comprobado mil veces que el aire que va por arriba va muchísimo más rápido y llega antes al borde de salida.
La verdad física: ¿qué levanta al avión?
Para generar sustentación, necesitas dos socios trabajando juntos. No es solo una cosa. Son dos principios físicos dándose la mano.
Socio A: El viejo Bernoulli (Diferencia de Presión)
Daniel Bernoulli, un suizo muy listo del siglo XVIII, descubrió algo clave: si un fluido se mueve más rápido, tiene menos presión estática.
El ala está diseñada para que el aire, al golpearla, se acelere brutalmente por la parte superior (el extradós).
- Aire rápido arriba = Baja presión (Succión).
- Aire lento abajo = Mayor presión.
Esta diferencia de presiones crea una fuerza que «succiona» el ala hacia el cielo. Es responsable de una gran parte de la sustentación.
Creo que si te lo pongo en un vídeo lo vas a entender a la primera. Mira lo que pasa cuando el señor sopla por encima del papel. Reduce la presión y hace que se levante.
Socio B: Newton y la fuerza bruta (Acción y Reacción)
Aquí es donde la mayoría de explicaciones fallan y donde los ingenieros aeronáuticos nos ponemos serios. No basta con succionar hacia arriba. Hay que empujar.
La 3ª Ley de Newton dice que «a toda acción corresponde una reacción igual y opuesta».
El ala no es un cuchillo que corta el aire limpiamente; es una herramienta que desvía el aire. El ala curva las líneas de corriente y lanza toneladas de aire hacia el suelo con violencia. A esto lo llamamos Downwash.
- Acción: El ala empuja el aire hacia abajo.
- Reacción: El aire, cabreado, empuja el ala hacia arriba con la misma fuerza.
Haz la prueba: Saca la mano por la ventanilla del coche (con cuidado, por favor). Si pones la mano plana e inclinas la palma hacia arriba, el aire te la levanta violentamente. No es magia, estás desviando el aire hacia abajo y Newton te está devolviendo el favor.
El truco de la cuchara (Efecto Coanda)
«Vale, Carlos, pero ¿por qué el aire sigue la curva del ala hacia abajo en lugar de seguir recto y separarse?»
Por culpa de un rumano llamado Henri Coanda.
Los fluidos tienden a pegarse a las superficies curvas. No se quieren separar.
Experimento casero:
- Ve a la cocina.
- Abre el grifo con un chorro fino.
- Acerca la parte convexa (la de fuera) de una cuchara al chorro, rozándolo suavemente.
- ¿Qué pasa? El agua se «pega» a la cuchara, sigue su curva y sale desviada. Y notarás que la cuchara es atraída hacia el chorro.
Eso mismo hace el aire en un ala a 900 km/h. Se pega al perfil, baja obligado por la curva y genera esa fuerza de reacción que nos mantiene vivos a 35.000 pies.
Por si no quieres ponerlo todo perdido en la cocina, te dejo un vídeo para que lo veas claro:
La fórmula que causa pesadillas a los estudiantes de aeronáutica
En ingeniería aeronáutica, todo esto se resume en una ecuación que tengo grabada a fuego en el cerebro (y que tuve que usar en mil exámenes).
No te asustes, que te la traduzco al español:
\(L = \frac{1}{2} \rho v^2 S C_L\)
Donde \(L\) es la Sustentación (Lift). Vamos a ver qué significa cada letra, porque aquí están las claves de por qué a veces los vuelos se cancelan o por qué los aviones tienen flaps.
\(\rho\) (Rho) – La Densidad del aire
Esto es la cantidad de moléculas de aire que hay en un espacio. Cuanto más denso es el aire, más «agarrre» tienen las alas.
- El problema del calor: El aire caliente es menos denso que el frío. Por eso, en aeropuertos muy calurosos (como Phoenix en verano o Madrid en plena ola de calor), a los aviones les cuesta mucho más despegar. A veces tienen que dejar maletas o pasajeros en tierra porque el aire «no sustenta» lo suficiente.
- La altura: Cuanto más alto, menos aire. Por eso los aviones vuelan más rápido arriba: hay menos resistencia, pero necesitan alas grandes y rápidas para mantenerse.
\(v^2\) (Velocidad al cuadrado)
¡Ojo a esto! La velocidad está al cuadrado.
Esto significa que la velocidad es el factor más importante.
Si duplicas tu velocidad, multiplicas tu sustentación por cuatro. Si triplicas la velocidad, la multiplicas por nueve.
Por eso los aviones necesitan correr tanto por la pista. Sin velocidad (\(V\)), el resto de la fórmula vale cero. Como solemos decir en el hangar: «Con suficiente motor y velocidad, hasta una mesa de planchar vuela».

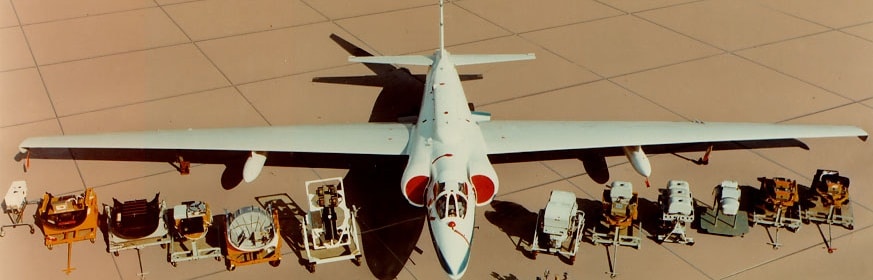

\(S\) (Superficie Alar)
El tamaño importa. Cuanta más superficie tenga el ala, más aire puede desviar y más sustentación genera.
- Un planeador tiene alas enormes para captar cada gramo de fuerza.
- Un A380 también necesita una gran superficie para levantar su medio millón de toneladas de peso.
- Un caza de combate tiene alas pequeñas para ser ágil y rápido, pero necesita volar muy rápido para compensar la falta de superficie.
\(C_L\) (Coeficiente de Sustentación)
Aquí entra la magia del piloto y el diseño. Este número depende de dos cosas:
- La forma del ala (el perfil alar).
- El Ángulo de Ataque.

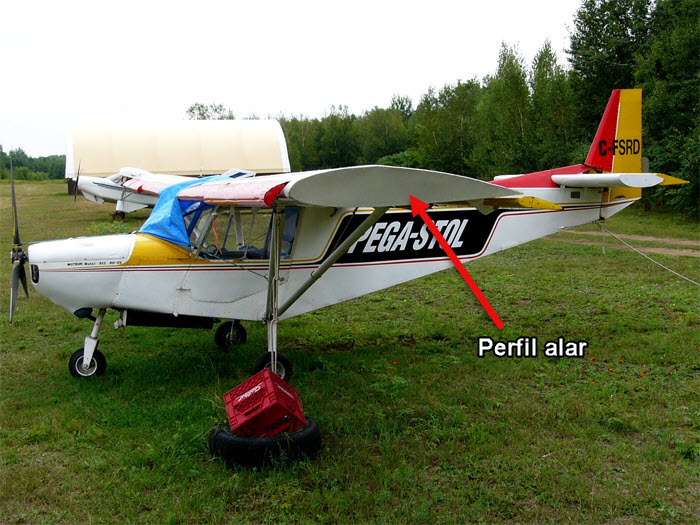

Por si no había quedado claro, cuando hablamos de perfil alar nos referimos a esa forma de lágrima cuando miras el perfil de lado.
Puede ser simétrico, asimétrico, más o menos grueso, supercrítico…
Te podría hablar mucho del tema porque es lo que hice en mi proyecto final de carrera. Pero no me voy a poner más técnico porque quiero que leas hasta el final.
El as bajo la manga del piloto: el Ángulo de Ataque
El ala no es un objeto muerto. Su capacidad de sustentar cambia según cómo la presentemos al viento.

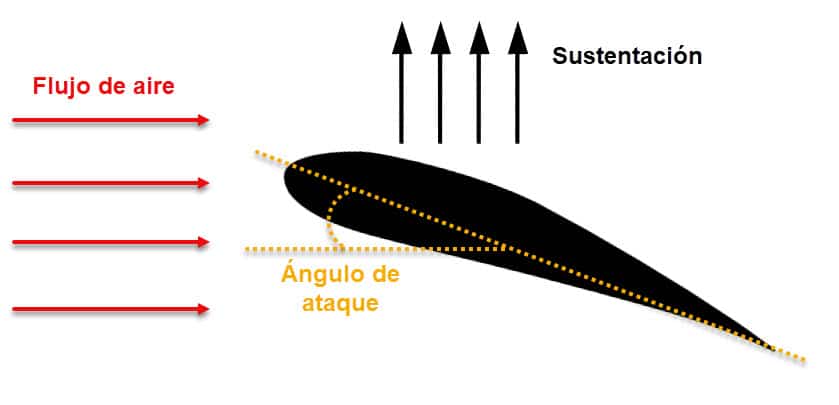

El Ángulo de Ataque (AoA) es el ángulo entre la cuerda del ala (la línea imaginaria que la cruza) y el viento relativo.
- Al despegar: El piloto tira de la palanca, levanta el morro y aumenta el ángulo de ataque. El ala se «enfrenta» más al aire, desvía mucho más aire hacia abajo y el avión sube como un cohete.
- La Pérdida (Stall): Pero cuidado. El aire es caprichoso. Si aumentas demasiado el ángulo (generalmente más de 15-18 grados), el aire se «despega» de la parte superior del ala. Se vuelve turbulento.En ese momento, el Efecto Coanda se rompe, la sustentación desaparece de golpe y el avión «entra en pérdida». Básicamente, se convierte en una piedra hasta que el piloto baja el morro y vuelve a pegar el aire al ala.
Curiosidades: ¿Se puede volar sin alas?
Después de leer todo esto sobre superficies y perfiles, pensarás que las alas son imprescindibles.
Pues… depende.
Existe un concepto fascinante llamado Lifting Bodies.
La NASA hizo experimentos muy locos en los años 60 y 70 con aviones que parecían bañeras voladoras o supositorios gigantes. No tenían alas, o eran minúsculas.
¿El truco?
Diseñaron todo el fuselaje (el cuerpo del avión) con forma de perfil aerodinámico. Todo el avión era un ala.
Esto demostró lo que ya hemos hablado: en la ecuación de la sustentación juegan muchos parámetros. Reduces uno, aumentas el otro, y así puedes seguir volando.
Escribí hace tiempo un artículo sobre los lifting bodies, pásate cuando termines de leer este.
Resumen para tu próxima cena con tus cuñados
Ahora ya sabes que volar no es magia. Aunque lo parezca.
Para que un avión vuele, el ala necesita:
- Crear baja presión arriba (Gracias, Bernoulli).
- Lanzar el aire hacia abajo con violencia (Gracias, Newton y Coanda).
Y todo esto ocurre gracias a la velocidad. Sin velocidad, no hay sustentación. Como solemos decir los ingenieros: «Con suficiente motor, hasta un ladrillo vuela».
La próxima vez que vueles y sientas el empujón del despegue, no cierres los ojos rezando. Mira por la ventana. Observa cómo se despliegan los flaps (para aumentar la superficie \(S\) y el coeficiente \(C_L\)), siente cómo el piloto aumenta el ángulo de ataque y disfruta de la física haciendo su trabajo.
